Conjunto de barras pesadoras GRAM K3X – Xtrem Zebra

Descripción del producto

El conjunto de barras pesadoras GRAM K3X – Xtrem Zebra es un sistema de pesaje industrial compuesto por una pareja de barras pesadoras digitales GRAM Xtrem Zebra y un indicador de peso K3X. Está diseñado para pesar cargas voluminosas, estructuras, vigas, depósitos, jaulas y otros objetos que no se adaptan fácilmente a una báscula de plataforma convencional.

Su diseño permite colocar las dos barras debajo de la estructura que se desea pesar, siempre que la carga pueda apoyarse de forma estable y segura sobre ambas. Esta configuración ofrece flexibilidad para adaptar la separación entre barras a las dimensiones del objeto, respetando las condiciones de instalación y las limitaciones del fabricante.

Las barras incorporan estructura de acero con recubrimiento de resina epoxi al horno, chapa de 5 mm y sensores de carga de clase C3 con protección IP67, según la documentación comercial de la gama. La tecnología digital Xtrem y la comunicación ZLink permiten transmitir la información de pesaje al indicador compatible.

El indicador GRAM K3X facilita la lectura del peso y ofrece funciones como tara, acumulación, totalización, comprobación de límites, clasificación y dosificación, según la configuración instalada.

El conjunto está disponible en distintas longitudes y capacidades, desde 600 kg hasta 3.000 kg. Es importante seleccionar la variante según el peso máximo previsto, las dimensiones de la carga y la longitud de las barras.

Características técnicas del conjunto

• Marca: GRAM.

• Sistema: Xtrem Zebra con indicador K3X.

• Tipo de producto: conjunto de barras pesadoras industriales.

• Composición: pareja de barras pesadoras y visor K3X en la configuración ofertada.

• Tecnología de pesaje: digital Xtrem con comunicación ZLink.

• Material de las barras: estructura de acero.

• Acabado: recubrimiento de resina epoxi al horno.

• Espesor de la chapa: 5 mm, según la ficha comercial.

• Sensores de carga: clase C3.

• Protección de los sensores: IP67.

• Longitudes disponibles: 800 mm y 1.200 mm por barra.

• Capacidades publicadas: 600 kg, 1.500 kg y 3.000 kg, según la variante.

• Indicador: GRAM K3X.

• Pantalla del indicador: LCD retroiluminada.

• Protección del indicador: IP65, según la documentación del fabricante.

• Conectividad del indicador: RS-232C y TTL; salida USB-A opcional según la configuración.

• Alimentación: batería y adaptador de red, según la configuración del indicador.

• Funciones: tara, acumulación, totalización y comprobación de peso, entre otras.

Capacidades, resoluciones y dimensiones disponibles

La gama Xtrem Zebra contempla las siguientes configuraciones:

Indicador digital GRAM K3X

El indicador GRAM K3X permite visualizar y gestionar las operaciones de pesaje del conjunto Xtrem Zebra. Está diseñado para trabajar con equipos de pesaje digitales Xtrem mediante la comunicación ZLink.

Entre sus características destacan:

• Pantalla LCD retroiluminada.

• Carcasa con protección IP65.

• Conexión digital compatible con sistemas Xtrem.

• Interfaz serie RS-232C y TTL, según la documentación del fabricante.

• Salida USB-A opcional.

• Memoria de taras predefinidas.

• Funciones de acumulación y totalización.

• Comprobación de peso mediante límites programables.

• Funciones de clasificación.

• Dosificación programable, según configuración.

• Opciones de conexión con impresoras compatibles.

Funciones de pesaje

Tara y peso neto

Permite descontar el peso de un recipiente, soporte o estructura auxiliar para obtener el peso neto de la carga, dentro de las condiciones de funcionamiento del equipo.

Acumulación y totalización

Facilita la suma de varias pesadas y la consulta del peso acumulado, útil para tareas de recepción, producción y control de mercancías.

Comprobación de peso

Permite establecer límites de peso para comprobar si una carga se encuentra dentro del intervalo configurado, cuando la función está disponible en la versión suministrada.

Clasificación por peso

Ayuda a clasificar cargas según los límites programados en el indicador.

Dosificación

El K3X dispone de funciones de dosificación programable en las configuraciones compatibles, destinadas a procesos en los que se necesita alcanzar un peso objetivo.

Comunicación de datos

La conectividad disponible permite transmitir datos a equipos compatibles. Antes de integrar el conjunto con un ordenador, impresora o sistema de gestión, comprueba las interfaces, el protocolo y los accesorios necesarios.

Ventajas del conjunto GRAM K3X – Xtrem Zebra

Flexibilidad para cargas voluminosas

La pareja de barras permite pesar objetos largos, estructuras, depósitos y jaulas que pueden resultar difíciles de colocar sobre una plataforma convencional.

Dos longitudes disponibles

Las versiones de 800 mm y 1.200 mm permiten adaptar la superficie de apoyo a distintas geometrías de carga, siempre que se respeten las condiciones de uso del fabricante.

Construcción industrial

La estructura de acero con recubrimiento epoxi y los sensores protegidos están destinados a aplicaciones de pesaje industrial.

Comunicación digital Xtrem

La tecnología ZLink facilita la comunicación entre las barras y el indicador compatible, con una transmisión digital diseñada para simplificar la integración del sistema.

Funciones para controlar las pesadas

La tara, la acumulación, la totalización y la comprobación de peso ayudan a gestionar las operaciones repetitivas y el control de mercancías.

Posibilidad de integración

Las interfaces disponibles permiten conectar el indicador con determinados equipos externos, según la configuración adquirida y su compatibilidad.

Aplicaciones recomendadas

El conjunto GRAM K3X – Xtrem Zebra puede utilizarse para:

• Pesaje de vigas y perfiles metálicos.

• Pesaje de estructuras industriales.

• Control de depósitos y recipientes.

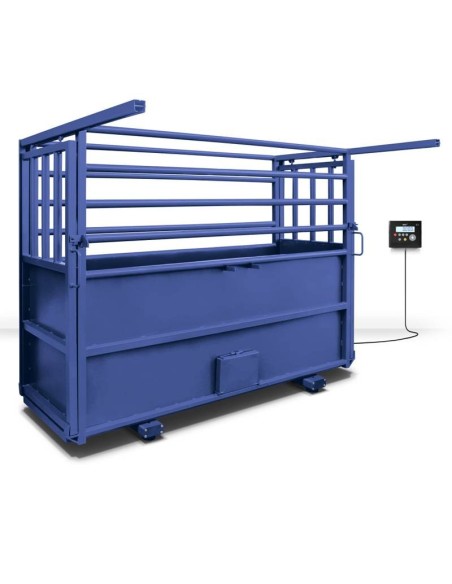

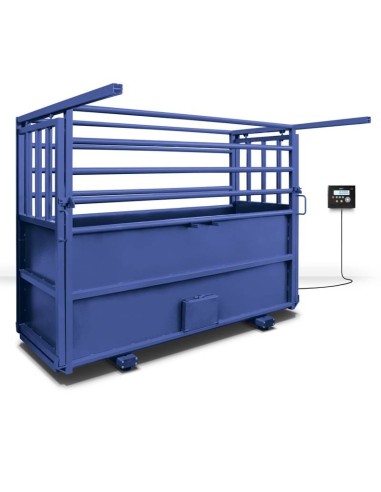

• Pesaje de jaulas y cargas voluminosas.

• Control de mercancías en almacenes.

• Pesaje de componentes en procesos de fabricación.

• Control de materiales en talleres.

• Pesaje de objetos largos que no se adaptan a una plataforma convencional.

Para una instalación segura, las barras deben colocarse sobre una superficie firme y nivelada. La carga debe quedar estable y apoyarse correctamente sobre ambas barras, sin superar la capacidad máxima ni las condiciones de carga permitidas.

Contenido del suministro

• Una pareja de barras pesadoras GRAM Xtrem Zebra.

• Un indicador digital GRAM K3X.
